浩辰云图电脑 3.1

浩辰云图电脑版是一款既可以预览也可以编辑的CAD软件，并且支持离线浏览，手机网页都可以同步，让工作更加方便快捷。这款软件的界面简洁直观，有着直线、多段线、椭圆等工具使得绘图更轻松，编辑模式的话有绘图、修改、插入表格等，满足用户的图纸修改需求。同时浩辰云图也是目前开图更快捷、显示更准确的轻量级CAD看图软件，采用了第三代CAD图纸查看处理“引擎”，兼容最新版本DWG和DXF格式，能够轻松读取AutoCAD、CAD迷你看图、CAD快速看图、浩辰CAD、等格式。完美的CAD解析技术，使天正建筑、外部参照、3D图纸等，显示准确又完整。

软件特点

1、兼容最新版本的AutoCAD、天正、浩辰CAD格式
2、编辑模式下结合对象捕捉可进行图纸精准绘制、修改、插入表格等操作
3、结合测量工具栏、测量设置、测量记录可对距离、角度、半径、面积等进行快速测量

4、云图分享功能可实现图纸的安全分发
5、图纸比较可比较两张图纸间的差异情况，并将比较结果进行保存
6、可查看三维模型，二维矢量图，外部参照，网格，曲面、等对象
7、图层管理可进行相应的图层设置，如打开、关闭、冻结、颜色、线宽、线型设置等
8、支持导出PDF及图片格式，如BMP, JPG, 或PNG

功能介绍

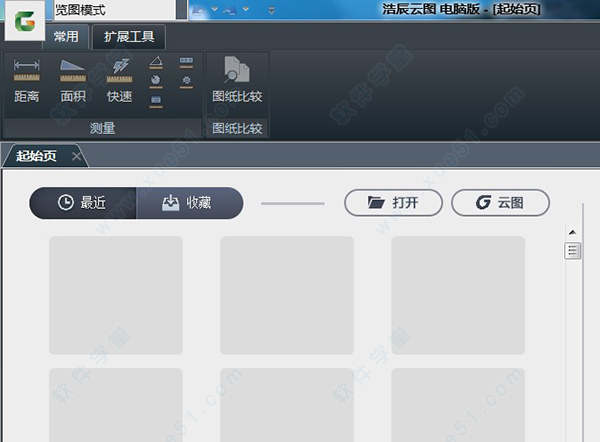

1、精准测量
支持长度、角度、半径、面积等测量，测量结果一键导出到Excel表格，数据清晰一目了然
2、图纸比较
新增图纸比较功能，快速方便的比较两张图纸的差异，并可将比较结果进行保存
3、简单绘图
直线、多段线、椭圆等简单的绘图工具，删除、移动、复制等常用的修改命令结合捕捉、正交、插入表格等，满足轻量修改图纸的要求
4、完美显示
完美的CAD解析技术，使天正建筑、外部参照、3D图纸等，显示准确又完整
5、更多支持
图纸比较、图层管理、云图分享、放大镜、打印、表格、图纸比较、分享、二次开发等功能任您选

操作介绍

一：鼠标操作
鼠标左键可直接平移图纸方便览图。
鼠标滚轮可缩放图纸，同时按住可平移图纸，这样设计是为了保持与CAD平台软件的兼容性，方便不同习惯用户。
二：工具面板
工具面板默认停靠在界面左侧，可通过鼠标将其拖拽到底部，用户可根据自己显示器的情况及习惯来选择。
三：视图工具
1.显示全图：可缩小视图以便看到所有图元。
2.移动视图：可平移视图。
3.窗口缩放：放大显示由矩形窗口的两个相对的角点指定的区域。
4.放大视图：以视图中心为基点按一定比例放大视图。
5.缩小视图：以视图中心为基点按一定比例缩小视图。
6.背景颜色：设置背景颜色为白色或黑色。
7.全屏显示：将览图区域充满整个屏幕，再次点击该按钮或按Esc键可恢复原始大小。
四：文件工具
1.打开图纸：打开新的本地图纸。
2.上传字体：当浩辰云图不能正常显示图纸中的文字，可用此功能将缺失的字体上传以解决文字解析问题。
3.改版本另存：可将图纸另存为AutoCAD 2000、2004、2007、2010、2013等不同格式。
4.输出图片：可以窗口形式截取局部图纸并保存为图片格式。
5.打印：提供了简单的打印功能并可预览，请特别注意打印的纸张尺寸与打印方向一定要与后续打印机参数设置一致，才能获得预览图中的效果。
6.输出PDF：操作与打印界面类似，方便输出PDF与他人交流。
五：测量工具
1.测量长度：测量两点间距离的工具，给出两个点后，屏幕上方的提示区显示测量的结果，通过点击鼠标左键或按Esc键可退出该状态。
2.测量面积：测量多边形面积的工具，随着点击鼠标左键来确定多边形，屏幕上方提示区会显示测量出的面积值，按Esc键可退出该命令。
六：图层/布局面板
1.该面板可查看图纸中的图层、布局列表。
2.可点击图层前的灯泡图标来开关图层。
3.可点击布局名称来切换布局，首次切换到某个布局时需要服务器解析，请耐心等待。
