caxa电子图版2019破解版

caxa电子图版2019是一款开放式的全新CAD设计软件，支持二维、三维的CAD设计，提供一整套专业绘图工具和辅助设计工具，方便用户进行绘图操作，直观的word式主题视图，使用户所需要的工具集都在工具栏上一目了然，为用户带来流畅、便捷的设计绘图体验。软件被广泛应用于CAD设计制图方面，用简单直观的工具来简化绘图工作，支持样式布局和渲染图像功能，将完美的构建布局进行绘图设计，然后将绘制好的图形进行渲染操作显示效果，效果可重复修改，充分发挥和利用CAD的所有功能，支持多种格式和版本的工程图，也方便导入图纸到软件内进行编辑设计图形，在制图过程中还可快速创建和编辑复杂的CAD文档，方便用户查看。同时该软件适用于建筑设计工程师们使用，能够与现有CAD环境兼容，帮助用户轻松创建二维、三维对象，能够为用户提供更便捷的制图体验，完美地设计制作建筑、住房、工地等场合的图纸。这里为大家带来了caxa电子图版2019破解版下载，内置破解补丁文件，可完美激活注册软件，需要的用户快来下载体验吧。

安装教程

1、双击运行setup.exe程序开始安装软件

2、用户可根据自己的系统需求选择程序版本，小编的电脑是64位位数，所以选择的是64位

3、安装语言选择中文简体

4、安装组件勾选第一个，直接安装软件本体，也可勾选选择多个安装组件进行安装，并点击更改选择软件安装路径，默认路径也可

5、软件进入安装状态，正在安装，请耐心等待

6、软件安装成功，但不要运行打开软件，这对下面进行软件破解很重要

破解方法

1、然后以管理员身份运行Caxa2019 Patch.exe破解补丁程序，弹出界面，补丁一般会自动关联软件安装路径，如果没有关联，那就自己手动选择一下软件安装路径，接着选择好软件版本，最后点击go

2、提示如下界面，点击是

3、启动打开软件即为caxa电子图版2019破解版，用户可放心使用啦

软件新功能

1、增加用户中心，可以随时接收最新产品动态消息，也可随时反馈产品使用问题
2、支持打开和保存2018格式的DWG/DXF文件，增强兼容性。
3、扩展工具增加老版本EXB格式批量转换功能，增强对老版本兼容。
4、扩展工具增加图纸拆分功能，提高图纸整理和规范化效率。
5、提高PDF文件输出的质量和稳定性。
6、支持对DWG渐变色填充兼容。
7、改善windows10系统，在高分辨率环境下的界面体验。
8、修改了以往版本产品使用中发现的明显错误，进一步提升稳定性和运行效率。

使用教程

一、如何画正弦曲线
1、电子图板的“公式曲线”命令，可以使用参数方程或极坐标方程，来表述下绘制的曲线，人们常常使用参数方程。
在公式曲线对话框中输入公式时，要在已显示的“x(t)=”和“y(t)=”之后的文本框里输入需要的公式，不可将“x(t)=”和“y(t)=”或“=”重复输入；
2、函数代号后的变量一定要用括弧括起来，不得连着写，如正弦曲线只能写为sin(t)、sin(t/300)、sin(20*t)，不得写成sint，sint/300,sin20t，在CAXA电子图板里这种写法是行不通的，必须按照上述的规则正确输入。

3、乘号以符号*表示，不能省略。
代数中的字母连写表示相乘的规则在这里不适用。字母、常数、函数之间如果是相乘关系，必须使用*连接，符号*不得省略。
如3t 、3sint、 tsint等在使用CAXA电子图版的“公式曲线”时，则必须写成 3*t、 3*sin(t)、 t*sin(t)等，否则不能自动生成所需要的曲线。
4、自变量使用大、小写字母均可，但是区分大小写；
5、绘制用直角坐标方程表达的曲线y=f(x)时，应该先转换成参数方程或极坐标方程，然后使用这些方程绘制曲线。
二、如何画齿轮
1、用标准库建立标准齿轮，我们以Z=30,模数m=2，压力角α=20°标准渐开线齿轮，首先打开caxa电子图版，在常用的”工具栏目“、“高级绘图”图框中点击“齿形”命令
2、在渐开线齿轮齿形参数中输入：Z=30,模数m=2，压力角α=20°，点击下一步
3、在渐开线齿轮齿形预先中输入：z=30.点击完成

4、生成标准的渐开线齿轮
三、怎么打印
1、打开CAXA电子图板，使用相关工具绘制好图形；
2、点击界面左上角‘打印’图标；

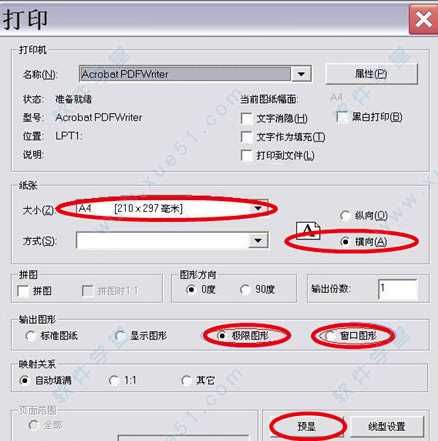

3、弹出窗口，自由设置纸张大小、排版等，点击下方‘预显’；
4、窗口消失，回到图纸页面，单击图纸边角左上角选定，拉到图纸右下角再选定图纸边角，矩形里就是选定打印内容。

四、怎么缩放图形
1、软件内的CAD设计功能可以让人非常方便的创建自己需要的样式与内容，软件界面精心设计，交互方式简单快捷，符合国内工程师的设计习惯，上手简单，操作效率高，如果用户在使用过程中想要将以创建的内容进行缩放，首先需要选中想要缩放的图形内容
2、成功选中文档中的内容后，接着在“常用”栏目中找到“缩放”功能选项，此功能可以帮助用户将拾取到的图素进行比例放大和缩小

3、点击此缩放功能后，图层内容中的边框将会变为波浪形状，接着选中其中的边框，小编直接选中内容中的下边框进行上下拖动，接着将会出现绿色颜色的内容，这就是缩放大小之后的内容，你可以根据自己的需要进行大小的调整
4、最后将会出现同样内容但大小不同的图层，这就是缩放成功后的内容了

扩展工具模块主要功能

1、图纸重命名：批量图纸名称规范化
2、替换标题栏：批量图纸标题栏规范化
3、图纸清理：批量清理图纸无用对象
4、一致性检查：总装图与零部件图的图纸信息统一
5、创建零件模板：自动创建零件图模板
6、导入样式：批量图纸样式统一
7、修改图纸信息：批量修改图纸的图框、明细表、标题栏信息
8、合并图层线型：导入图纸的图层线型合并
9、文字替换：导入图纸的批量文字替换
10、导入零件信息：零件信息统一导入
11、文件版本转换：批量转换文件版本格式
12、拆分图纸：一个DWG文件中含多张图纸自动拆分

功能特色

1、文字编辑器
CAXA电子图板在原有文本框输入的基础上增加了文本编辑器;可以通过双击进行编辑即时修改属性如颜色、字体、字高等;而且支持多行文字、弧形文字的独立对象编辑修改等功能。
2、高级曲线
针对机械设计的复杂图形，可以通过设定参数值直接生成高级曲线，如公式曲线、齿轮以及孔/轴等复杂曲线。
3、属性工具栏
电子图板支持对象属性的直接编辑，通过调入属性工具栏，直接修改图形的当前属性如改变图层、线型、颜色以及文本风格和标注风格等操作可以直接关联图形;也可以更改整个图纸图幅的设置如幅面设置、方向和比例等。
4、图片编辑
直接插入图片，并可以即时进行旋转、平移等操作，并且可以通过图片管理器，选择是否嵌入图片以及相对路径链接，增加图片编辑的灵活性。
5、标注捕捉
识别所选对象自动生成对应类型的标注，如线性标注、直径标注等;支持对象捕捉和单点捕捉两种捕捉方式。软件不需切换操作即可进行基于对象或特征点标注，减少不必要的操作步骤，提高标注效率。

6、局部放大图
按照给定参数生成对局部图形进行放大的视图。可以设置边界形状如圆形边界或矩形边界。对放大后的视图进行标注，尺寸数值与原图形关联。
7、工程标注
电子图板除提供常规的尺寸标注工具外，针对机械专业的最新国家标准提供了中心孔、焊接符号、基准代号、引出说明、剖切符号等工程标注工具，增强了粗糙度、倒角标注和形位公差等标注的部分功能。这些电子图板的特色标注功能，大量减少了绘图标注工作量，规范标准的标注方式并减少了设计工作的偏差，提升图纸质量。
8、尺寸关联
夹点编辑尺寸时，尺寸数值、箭头、位置自动变化，工程标注随尺寸标注自动关联。电子图板自动领会设计意图，几何尺寸和标注紧密结合。
9、参数查询
针对机械行业公差与配合修订的最新标准，提供可视化的查询工具，避免繁琐的查阅机械设计手册和其他资料工作，直接输入孔轴配合参数避免错误和时间浪费。

10、并行交互技术
立即菜单技术可以实时地反映用户的交互状态，用户可以随时地调整交互流程，而不受交互深度的限制，节省用户大量的交互时间。通过命令行输入和立即菜单配合使用，可以实现同一功能的不同分支之间的随意切换，不必停止当前绘制过程，重新输入命令。
11、文件检索
“文件检索”功能可以实现在“图纸管理”中检索本地计算机或网络计算机上符合查询条件的文件，根据标题栏信息设置所需的查询条件，系统会自动在搜索路径中进行搜索，将符合条件的文件显示在“查找结果”中，选择文件后系统会显示图纸的属性名称和属性值以及零件的图纸。
12、批转换器
可以将各版本的DWG文件批量转换为EXB文件，也可将电子图板各版本的EXB文件批量转换为DWG文件，不同数据类型之间的文件的一次性批量转换，方便企业之间文件交流。
13、转图工具
支持将其他软件绘制的CAD图纸的各种明细表和参数栏转换为符合CAXA电子图板的专业化明细表和标题栏。为明细表数据的关联、输出、排版打印以及与PLM、ERP等协同管理软件进行数据转换提供数据基础。
14、EXB浏览器
EXB文件浏览器主要用于浏览EXB文件。在浏览器中可以对图形进行放大、缩小、窗口显示等显示操作，无需安装电子图板软件即可通过浏览器进查看图纸。
15、设计中心
可以方便浏览浏览已有文件的图形、块、线型、样式、以及标题栏、明细表、参数栏等信息，并可以将这些内容以拖拽的方式借用到当前图形中。例如，可以从源文件中将标题栏产品属性信息拖拽到当前图形，自动填写到标题栏或明细表的属性中。通过设计中心，用户可以方便的组织图形文件，借用信息，从而大大提高设计效率。
16、汇总报表
汇总报表的主要功能是根据需要以及图纸明细表和标题栏中存在的信息，生成各种材料定额，外购件，自制件明细表，图纸目录等报表，使设计到生产以及管理之间数据流通准确、快捷，并能根据导入的总表，部件以及零件图，自动生成产品树，可大大缩短产品周期，对新产品设计、改型产品和变更设计能快速做出响应，同时也能够减少员工工作量，降低工程师的工作强度，还可以加强工艺标准化，减少编制报表产生错误的可能性。
17、数据兼容
CAXA电子图板直接读入和编辑AutoCAD绘图图元、文本和标注以及图层、线型等数据，特别增强了对填充数据、多义线生成和编辑、线型线宽、多格式文字生成和编辑的完全兼容；支持关联引用和块属性，图片和OLE插入和编辑方式一致，OLE对象编辑方式一致。
18、界面兼容
全新界面风格与 AutoCAD 2009完全一致；经过可用性测试，应用更加直接便捷；同时还提供了CAXA风格和AutoCAD经典风格习惯的界面，兼顾CAXA老用户以及AutoCAD使用者的使用习惯；轻松创建和修改各种菜单工具条、快捷键、界面配置的自定义，直接读入文件中设置的界面系统设置以便复制加载。
19、操作习惯
与AutoCAD的数百个原有命令和命令别名几乎完全相同，你可以选择你所习惯的任意方式如菜单、面板或者命令行直接输入命令等方式进行设计。增强动态提示和输入功能，系统自动捕捉特征点和虚拟特征点，支持多窗口、多图纸空间并行设计，成倍提升工作效率。

优势亮点

1、简洁易用的界面和操作
提供三种界面颜色包括蓝色、深灰色、白色；提供经典界面、选项卡方式的界面；属性编辑、图库、设计中心等都可直接在专用面板操作；立即菜单并行操作方式，实时反映用户交互状态，调整交互流程不受交互深度的限制，节省大量的交互时间。
2、丰富的图形绘制和编辑功能
提供多种便捷图形绘制功能如直线、圆、圆弧、平行线、中心线、表格等；提供孔/轴、齿轮、公式曲线、样条曲线、局部放大、多边形等复杂图形的快速绘制功能；提供多种图形编辑功能，如平移、镜像、旋转、阵列、裁剪、拉伸，各种圆角、倒角过渡等。
3、符合最新国标的智能标注和工程标注
一键智能尺寸标注，自动识别标注对象特征，一个命令完成多种类型的标注；提供符合最新制图标准的多种工程标注功能；尺寸标注时可进行公差和各种符号的查询和输入，相关数值和符号位置都可随图形的变化而自动关联，杜绝人为原因导致的错误。
4、专业的集成组件和二次开发平台
CAXA CAD电子图板除了基本的CAD功能外，还提供了PDM集成组件和CRX二次开发接口。
其中：PDM集成组件包括浏览和信息处理组件，并提供了通用的集成方案，适用于与各类PDM系统的集成应用；CRX二次开发接口提供了丰富的接口函数、开发实例、开发向导、以及帮助说明。
5、全面兼容
全面兼容AutoCAD R12-2019版本文件格式，除可以直接打开、保存编辑外，还可进行批量转换；提供专门“兼容模式”，在拾取、键盘和鼠标操作、命令执行等方面匹配AutoCAD用户的使用习惯。
6、丰富的国标图库和构件库
提供符合最新国标的参数化图库，包含50多个大类，4600余种，几十万规格的标准图符，并提供完全开放式的图库管理和定制手段；针对机械设计中频繁出现的构件图形提供完整的构件库。
7、开放而快捷的图幅功能
提供开放的图纸幅面设置系统，快速设置、填写图纸属性信息；快速生成符合标准的各种样式的零件序号和明细表，并可保持相互关联；用户可根据需求进行绘图模板、图框、标题栏等的自定义，使设计过程标准化。
8、多种专业工具和模块
文件比较，提高审图效率；文件检索，快速搜索CAD文件；文件打包，支持打包相关的字体文件、链接的外部参照或图片文件等；将CAD图纸输出为高质量的PDF和图片文件。
9、专业出图和批量排版工具
支持市场上主流的Windows驱动打印机和绘图仪，提供指定打印参数快速打印CAD图纸，打印时提供预览缩放、幅面检查等功能；除单张打印，还提供了自动智能排版、批量打印等多种方式。
