T20天正建筑2019中文破解版 v5.0

天正建筑2019终于引来了更新，这是一款驰名中外的CAD建筑设计软件，特别是在国内得到了非常广泛普及，基本上找不到那个建筑设计单位不使用这款软件。全新的版本必将有全新的亮点，这次更新中完善了场地布置模块，工作效率将提升至少三倍以上。新增了树名标注、楼板洞口、车位编号、局部喷淋、改进道路标高、车位布置、红线退让、提供分区创建、树木统计等多个新功能，可以满足使用更高的要求。并且软件拥有了更好的兼容性，64位的AutoCAD2017平台将在这个版本给予支持，老版本的各种优势也将在这得以继承。相比其他CAD建筑设计软件，天正建筑2019采用了二维图形描述与三维空间表现一体化的先进技术，从方案到施工图全程体现建筑设计的特点，给建筑节能带来了很好的普及，是CAD建筑行业的一个里程碑。
本次小编为小伙伴们带来了T20天正建筑2019中文破解版，作为目前最新的系列版本v5.0，相信它定不会让你失望。文件包中带上了注册机，可对软件进行永久授权激活并解除付费限制功能，下文附上了软件详细的安装破解教程可供用户对比操作，钟爱天正建筑软件的朋友一定要试试这款全新的版本，全新的功能将给你带来意想不到的效果。

安装教程

1、在本站下载好天正建筑2019破解版文件包，解压之得到如下文件。

2、双击“T20天正建筑软件 V5.0-公测版.exe”主程序运行，来到用户许可协议界面选择“我接受协议”，然后点击“下一步”。

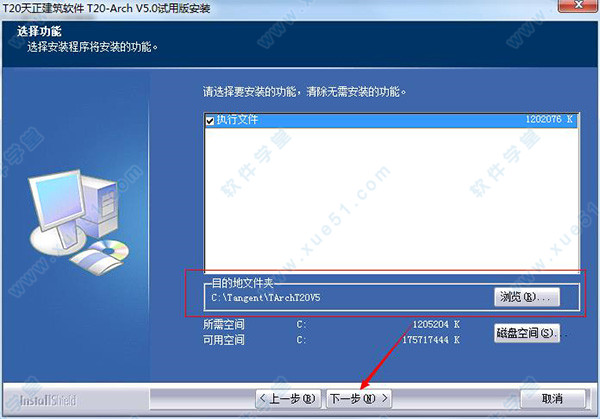

3、自行选择好安装路径，然后点击“下一步”。

4、默认选项，直接点击“下一步”。

5、软件正在安装，需要一些时间，请耐心等待。

6、安装完成，下面开始破解。

破解教程

1、安装完成后不要运行软件，在文件包Crack文件夹中找到“天正建筑T20 V4.0一键破解.exe”双击运行，手动添加好天正建筑2019 v5.0的安装路径，然后点击【一键破解】。

2、大功告成，破解成功。

3、打开软件后，你就可以尽情畅享与天正建筑2019破解版的愉快旅程了！

PS：软件使用前请先选择合适的auto cad平台并运行（注意：支持32位AutoCAD2007-2016以及64位AutoCAD2010-2017）

全新功能

1、支持64位的AutoCAD2017平台；
2、完善场地布置模块，新增红线退让、车位编号、树名标注、树木统计、生坐标表等功能，改进道路标高、车位布置等原有功能；
3、新增建筑防火模块，提供分区创建、局部喷淋、楼板洞口、面积修正等系列与建筑防火分区相关的功能；
4、新增填充面积统计、绘制圆洞等功能；改进天正填充、面积计算、递增文字等辅助绘图工具；

软件亮点

1、与ACAD兼容的材质系统
天正图库支持贴附材质的多视图图块，这种图块在“完全二维”的显示模式下按二维显示，而在着色模式下显示附着的彩色材质，图库管理程序能预览多视图图块的真实效果。
2、工程管理器兼有图纸集与楼层表功能
天正建筑引入了工程管理概念，工程管理器将图纸集和楼层表合二为一，将与整个工程相关的建筑立剖面、三维组合、门窗表、图纸目录等功能完全整合在一起，同时进行工程图档的管理，无论是在工程管理器的图纸集中还是在楼层表双击文件图标都可以直接打开图形文件。
系统允许用户使用一个DWG文件保存多个楼层平面，也可以每个楼层平面分别保存一个DWG文件，甚至可以两者混合使用。
3、全面增强的立剖面绘图功能
天正建筑随时可以从各层平面图获得三维信息，按楼层表组合，消隐生成立面图与剖面图，生成步骤得到简化，成图质量明显提高。
4、提供工程数据查询与面积计算
在平面图设计完成后，可以统计门窗数量，自动生成门窗表。可以获得各种构件的体积、重量、墙面面积等数据，作为其他分析的基础数据。
天正建筑提供了各种面积计算命令，可计算房间使用面积、建筑面积、阳台面积等等，可以统计住宅的各项面积指标，用于房产部门的面积统计和设计审查报批。
5、全方位支持AutoCAD各种工具
天正对象支持AutoCAD特性选项板的浏览和编辑，提供了多个物体同时修改参数的捷径。
特性匹配（格式刷）可以在天正对象之间形象直观的快速复制对象的特性。
6、建筑对象的显示特点
天正建筑对象讲求施工图的显示符合规范要求，三维模型与实际构件尽量协调一致，举例说明如下。
玻璃幕墙：二维采用门窗线简化表达，而三维为精确表达，力求使玻璃幕墙的施工图表达和三维模型表现达到协调一致。
角凸窗：转角窗和角凸窗统一为一个参数化窗对象，侧面可以碰墙，自动完成侧面的遮挡处理。

核心功能

1、软件功能设计的目标定位
应用专业对象技术，在三维模型与平面图同步完成的技术基础上，进一步满足建筑施工图需要反复修改的要求。
利用天正专业对象建模的优势，为规划设计的日照分析提供日照分析模型(如下图)和遮挡模型；为强制实施的建筑节能设计提供节能建筑分析模型。
2、自定义对象构造专业构件
天正开发了一系列自定义对象表示建筑专业构件，具有使用方便、通用性强的特点。例如各种墙体构件具有完整的几何和材质特征，可以像AutoCAD的普通图形对象一样进行操作，用夹点随意拉伸改变几何形状，也可以双击对象进行墙体厚度、高度等参数的修改，并且与门窗按相互关系智能联动（如下图），显著提高编辑效率；同时上述修改在三维视图中也可以直观地体现出来，真正实现了二、三维一体化。
完善的用户接口
3、方便的智能化菜单系统
采用256色图标的屏幕菜单，图文并茂、层次清晰、折叠结构，支持鼠标滚轮操作，使子菜单之间切换更加快捷。
屏幕菜单的右键功能丰富，可执行命令实时助手、目录跳转、启动命令、自定义等操作。
在绘图过程中，右键快捷菜单能感知选择对象类型，弹出相关编辑菜单，可以随意定制个性化菜单适应用户习惯，汉语拼音快捷命令和一键快捷使绘图更快捷。
4、支持多平台的对象动态输入
AutoCAD从2006版本开始引入了对象动态输入编辑的交互方式，天正将其全面应用到天正对象，这种在图形上直接输入对象尺寸的编辑方式，有利于提高绘图效率。图为动态修改门窗垛尺寸。
5、强大的状态栏功能
状态栏的比例控件可设置当前比例和修改对象比例，提供了编组、墙基线显示、加粗、填充和动态标注(对标高和坐标有效)控制。
6、支持用户定制
通过【自定义】和【天正选项】可以进行软件界面形式及操作命令方面、建筑设计参数方面的定制设置。此设置可以导出成XML文件，供贵单位其他用户导入，实现参数配置的共享，也可通过“恢复默认”恢复程序最初设置值。
7、先进的专业化标注系统
天正专门针对建筑行业图纸的尺寸标注开发了专业化的标注系统，轴号、尺寸标注、符号标注、文字都使用对建筑绘图最方便的自定义对象进行操作，取代了传统的尺寸、文字对象。按照建筑制图规范的标注要求，对自定义尺寸标注对象提供了前所未有的灵活修改手段。由于专门为建筑行业设计，在使用方便的同时简化了标注对象的结构，节省了内存，减少了命令的数目。
同时按照规范中制图图例所需要的符号创建了自定义的专业符号标注对象，各自带有符合出图要求的专业夹点与比例信息，编辑时夹点拖动的行为符合设计习惯。符号对象的引入妥善地解决了CAD符号标注规范化的问题。
8、全新设计文字表格功能
天正的自定义文字对象可方便地书写和修改中西文混排文字，方便地输入和变换文字的上下标，输入特殊字符，书写加圈文字等。文字对象可分别调整中西文字体各自的宽高比例，修正AutoCAD所使用的两类字体(*.shx与*.ttf)中英文实际字高不等的问题，使中西文字混合标注符合国家制图标准的要求。此外天正文字还可以设定对背景进行屏蔽，获得清晰的图面效果。
天正建筑的在位编辑文字功能为整个图形中的文字编辑服务，双击文字进入编辑框，提供了前所未有的方便性。
天正表格使用了先进的表格对象，其交互界面类似Excel的电子表格编辑界面。表格对象具有层次结构，用户可以完整地把握如何控制表格的外观表现，制作出有个性化的表格。更值得一提的是，天正表格还实现了与Excel的数据双向交换，使工程制表同办公制表一样方便高效。
9、强大的图库管理系统和图块功能
天正的图库系统采用图库组TKW文件格式，同时管理多个图库，通过分类明晰的树状目录使整个图库结构一目了然。类别区、名称区和图块预览区之间可随意调整最佳可视大小及相对位置，图块支持拖拽排序、批量改名、新入库自动以“图块长*图块宽”的格式命名等功能，最大程度地方便用户。
图库管理界面采用了平面化图标工具栏和菜单栏，符合流行软件的外观风格与使用习惯。由于各个图库是独立的，系统图库和用户图库分别由系统和用户维护，便于版本升级。
10、软件运行系统及平台
操作系统：Windows732/64位、Windows1064位
CAD平台：32位AutoCAD2007~2016、64位AutoCAD2010~2017图形平台

使用帮助

一、常用命令选项板
1.常用命令选项板汇集了天正格式转换与视图转换相关命令，它可分为【格式转换与导出】、【常用工具】、【视图浏览工具】和【局部观察工具】四部分。
2.格式转换与导出部分包括：局部导出、整图导出、批量导出、BIM导出、BIM导入、PKPM导出、PDMS导出、PDMS导入、旧图转换、整图比对、备档拆图、图纸保护、插件发布。
3.常用工具部分包括：剪切、复制、粘贴。
4.视图浏览工具部分包括：三种查看当前视图的方式,窗口、动态观察、平移。
5.局部观察工具部分包括：局部隐藏，局部可见，恢复可见。
二、格式转换与导出
1.提供多种文件导出转换工具以及天正插件，实现由于软件版本问题而带来的建筑对象兼容问题。
2.相关命令来自于天正菜单——文件布图，保留了原有的局部导出、整图导出、批量导出、BIM导出、BIM导入、旧图转换、整图比对、备档拆图、图纸保护、插件发布，新增了PKPM导出、PKPM导入、PDMS导出、PDMS导入。
三、视图浏览工具
提供三种可用于查看当前视图的方式，快速单击按钮，则执行当前按钮上显示出的命令，其中【动态观察】和【窗口】按钮右侧均有一个小黑三角，当点击该按钮后没有立即抬起，或在该按钮上单击右键，则出现下拉菜单。
1.【视角】：包含九种观察方式，默认选择第一项即“窗口”。
2.【动态观察】：包含三种观察方式，默认选择第一项即“约束动态观察”。
3.【平移】：可实时沿屏幕方向平移视图。
四、局部观察工具
1.用于把妨碍观察和操作的对象临时隐藏起来。
2.相关命令来自于天正菜单——工具，点击命令名称可以跳转到相关帮助【局部隐藏】，【局部可见】，【恢复可见】。
天正图层选项板
全新打造的天正【图层管理器】，对ACAD的图层管理器进行了优化，将天正图层标准预设进图层管理器中，并以图层组的方式进行分类，使图层管理更加清晰，操作更加方便。选项板中的【图层搜索】功能，能够快速将所需图层筛选出来。【透明度条】可以将图中锁定的图层设置为透明显示，以透明度来调节图中锁定图层的内容，锁定图层的显示更加清晰，对图层整体操作更加方便直观，包括常用的【合并图层】、【图元改层】、【设为当前】命令，以及成组排列的【关闭图层】、【关闭其他】、【打开图层】、【冻结图层】、【冻结其他】、【解冻图层】、【锁定图层】、【锁定其他】、【解锁图层】命令。
五、图层管理器
天正【图层管理器】可以用图层分组器对图层进行分组管理，能以当前图层标准批量建立新图层，提供方便快捷的修改图层属性等操作。
1.图层管理器—图层分组器
图层分组器的主要功能是对当前图中已有图层进行分组管理，方便对所分图层组统一进行冻结，锁定等操作。选中图层组，右键可弹出快捷菜单，支持图层组的相关编辑，且能对图层组中所有图层进行批量操作。
2.将图层加入图层组的方法
在右侧图层列表中选中所需图层后(支持Shift\Ctrl键多选)，直接拖动加入指定图层组。图层管理器—图层属性，图层属性管理器，可以新建、删除图层，显示图层目前状态、属性等，并可以对图层属性及状态进行修改。
3.显示图层状态区域详细功能如下表：
（1）图层管理器—图层搜索：用于快速搜索图层名，在此处输入关键字，即可显示当前图层组内所有图层名中带此关键字的图层。
（2）图层管理器—仅显示使用图层：勾选后仅显示当前图纸中正在使用的图层，不勾选显示全部图层
（3）图层管理器—仅显示分组包含的图层：勾选后仅显示当前图层组中所包含的图层，不勾选显示全部图层。
（4）图层管理器—恢复默认，使全部图层属性恢复到初始状态。更换了图层标准，点击后，会以新的图层标准建立图层。
4.透明度条
调节图纸中所有“锁定图层”的透明度，拖动按钮，图层的透明度从0-90之间变化，透明度为90的图层看起来几乎是透明的，而透明度为0的图层则显得完全不透明。
5.尺寸标注选项板
尺寸标注选项板是由“天正屏幕菜单-尺寸标注”中的常用功能以及尺寸设置组合而成的。它可分为通用尺寸标注部分、尺寸编辑部分。
尺寸创建部分包括：快速标注、两点标注、逐点标注、双线标注、弧弦标注、角度标注、直径标注、半径标注。
尺寸编辑部分包括：增补尺寸、等式标注、裁剪延伸、取消尺寸、连接尺寸、拆分区间、合并区间、文字复位、文字复值、标注样式管理器。为使用户能够自由调整绘图空间，可以在选项板任意处右键面板选项控制尺寸选项板是否显示，改变显示的内容和占用的绘图空间。
6.标注样式管理器。
在尺寸选项板中单击标注样式管理器按钮，弹出标注样式管理器，用户可以到ACAD的标注样式管理器中进行细化调整。
7.符号标注选项板
为了方便操作，符号标注选项板汇集了天正软件符号标注相关的命令。全新打造的天正符号标注选项板，将天正原有符号标注菜单命令以选项板的形式整合到一起，使符号标注更加明确，操作更加方便。选项板中【标高标注】可快速标注指定的标高值。符号标注选项中还包括了其它常见的符号标注，如：【画指北针】、【画风玫瑰】、【绘制云线】、【单折断线】、【双折断线】、【画对称轴】、【剖切符号】、【索引符号】、【内视符号】、【箭头引注】、【引出标注】、【做法标注】、【详图编号】、【图名标注】等。为使用户能够自由调整绘图空间，可以在选项板任意处右键面板选项控制符号标注选项板是否显示，改变显示的内容和占用的绘图空间。
8.标高标注
标高符号可用于建筑专业的平面图标高标注、立剖面图楼面标高标注以及总图专业的地坪标高标注、绝对标高和相对标高的关联标。点取菜单命令后，显示对话框：默认不勾选“手工输入”复选框，自动取光标所在的Y坐标作为标高数值，当勾选“手工输入”复选框时，要求在表格内输入楼层标高。其他参数包括文字样式与字高、精度的设置。上面有五个可按下的图标按钮：“实心三角”除了用于总图也用于沉降点标高标注，其他几个按钮可以同时起作用，例如可注写带有“基线”和“引线”的标高符号。此时命令提示点取基线端点，也提示点取引线位置。清空电子表格的内容，还可以标注用于测绘手工填写用的空白标高符号。具体操作提示详见【标高标注】命令。
注：在绘制标高过程中，点取图中已有标高，编辑框中会拾取该标高值进行标注。
9.画指北针
本命令在图上绘制一个国标规定的指北针符号对象，从插入点到更改方向夹点方向为指北针的方向，这个方向在坐标标注时起指示北向坐标的作用。
符号标注→画指北针(HZBZ)
点取菜单命令后，命令行提示：
指北针位置<退出>：点取指北针的插入点；
指北针方向<90 0="">：拖动光标或键入角度定义指北针方向，X正向为0。
指北针是一个天正符号标注对象，指北针文字从属于指北针对象，指北针文字内容默认是中文“北”字，文字内容和方向可通过特性表修改；在天正高级选项中可设置文字方向的绘图规则，默认“沿Y轴方向”，可改为“沿半径方向”，如下图所示；用户拖动指北针文字后，可以【文字复位】恢复默认位置。
10.画风玫瑰
本命令用户可在图中插入风玫瑰符号对象。
点击画指风玫瑰按钮后，命令行提示：
点取插入点或[转90(A)/转角(R)/基点(T)/比例(X)]<退出>:
用户可调整图形的大小、角度等，将图形插入到指定位置即可。
点击选项板右侧符号设置按钮，弹出对话框中可选择不同地区的风玫瑰，如下图：
11.绘制云线
本命令用于在设计过程中表示审校后需要修改的范围，命令行具体操作提示详见【绘制云线】命令。
点击绘制云线按钮后，该选项板右侧命令显示框弹出绘制云线选项板，在该选项板中可设置绘制云线的样式、输入修改版次等。如图：注：当修改版次处不输入值，系统默认只绘制云线；当修改版次处输入任意值后，系统会在云线给定一个角位处标注一个表示图纸修改版本号的三角形版次标志。点击选项板右侧符号设置按钮，弹出对话框中可对绘制云线进行设置，最大和最小弧长用于绘制云线的规则程度，文字样式、高度为修改版次的文字
12.单、双折断线
本命令绘制折断线，形式符合制图规范的要求，并可以依照当前比例更新其大小，在切割线一侧的天正建筑对象不予显示，用于解决天正对象无法从对象中间打断的问题。双折断线可以自动屏蔽双折断线内部的天正构件对象；还对折断线延长的夹点拖动增加了锁定方向的模式，以Ctrl键切换。命令行具体操作提示详见【加折断线】命令。
13.画对称轴
本命令用于在施工图纸上标注表示对称轴的自定义对象。命令行具体操作提示详见【画对称轴】命令。
14.剖切符号
本命令用于图中标注制图标准规定的剖切符号，用于定义编号的剖面图，表示剖切断面上的构件以及从该处沿视线方向可见的建筑部件，生成剖面时执行【建筑剖面】与【构件剖面】命令需要事先绘制此符号，用以定义剖面方向。命令行具体操作提示详见【剖切符号】命令。点击剖切符号按钮后，弹出绘制剖切符号对话框。点击选项板右侧符号设置按钮，弹出对话框中可对剖切符号进行设置
15.索引符号
本命令为图中另有详图的某一部分标注索引号，指出表示这些部分的详图在哪张图上，分为“指向索引”和“剖切索引”两类。命令行具体操作提示详见【索引符号】命令，点击选项板右侧符号设置按钮，弹出对话框中可对剖切符号进行设置
16.3内视符号
本命令为新添加功能，用户可以绘制规范要求的几种内视符号。点击内视符号按钮后，命令行提示：请点取插入点或[转90(A)/转角(R)]:键入A或R调整符号的角度，点取插入点将图形插入到指定位置。点击选项板右侧符号设置按钮，弹出对话框中设置内视索引参数
17.箭头引注
本命令绘制带有箭头的引出标注，文字可从线端标注也可从线上标注，引线可以多次转折，用于楼梯方向线、坡度等标注，提供共5种箭头样式和两行说明文字。命令行具体操作提示详见【箭头引注】命令。点击选项板右侧符号设置按钮，弹出对话框中设置箭头引注参数
18.引出标注
本命令可用于对多个标注点进行说明性的文字标注，自动按端点对齐文字，支持多个标注点进行说明性的文字标注。命令行具体操作提示详见【引出标注】命令。点击选项板右侧符号设置按钮，弹出对话框中设置引出标注参数
19.做法标注
本命令用于在施工图纸上标注工程的材料做法。命令行具体操作提示详见【做法标注】命令。点击选项板右侧符号设置按钮，弹出对话框中设置做法标注参数
20.详图编号
本命令为图中被索引的详图标注索引图名，命令行具体操作提示详见【索引图名】命令。点击选项板右侧符号设置按钮，弹出对话框中设索引符号是否出圈等参数
21.图名标注
本命令为图中每个图形下方标出该图的图名，并且同时标注比例，绘图比例变化时会自动调整其中文字的合理大小，命令行具体操作提示详见【图名标注】命令。点击选项板右侧符号设置按钮，弹出对话框中设置图名标注参数

更新日志

Q1.如何快速关闭T20工具栏？
有些用户使用的显示器尺寸较小，希望能够关闭某些选项板。用户可以通过在选项板上右键，打开快捷菜单，在“显示面板”中选择要关闭的面板。当软件屏幕显示尺寸改变时，程序会自动判断，通过收放选项板以便达到最好的显示效果。
Q2.如何打印天正高版本的图形和向3.0用户传图？
许多设计单位在专门的机器上输出图纸，“天正插件”最适合于这样的机器，安装了“天正插件”后，该机器就可以阅读和打印用天正高版本绘制的图形。
有四种方法可以让其他专业的设计人员使用天正高版本绘制的建筑图形：
1.在其他专业设计人员的机器上安装“天正插件”；
2.执行【整图导出】命令，导出为T3格式的其他专业图形。
3.使用天正公司同版本的其他专业软件产品。
4.在“高级选项->系统->是否启用代理对象”中选“是”启用代理对象，此后保存的图形就可以在其它机器上显示和打印，但文件大小会增加。
Q3.如何避免天正插件误把天正对象升级为高版本？
安装新版本“天正插件”后，进行了一些修改然后存图，但插件会把当前图形保存为天正插件新版本的天正建筑图，如果插件版本比原图的天正对象版本高，可能会导致原图作者无法打开。
因为天正插件也是随着对象版本升级的，在打开天正图形后插件会自动加载，它在ACAD存图时默认按插件版本的天正对象格式保存图形，但天正插件也提供了保存低版本图形的命令，此时于命令行键入TSAVEAS存图即可选择你要保存的天正对象版本。
Q4.为何整图导出后出现的填充和文字丢失？
一些设计单位在执行“整图导出”(以前叫“图形导出”“另存旧版”)命令后，把图形文件复制到其他机器，由天正3或者acad打开，出现丢失字体或者填充图案的问题。
原因是该机器的Acad系统没有天正建筑或者acad20XX提供的字体或者图案文件，解决方法：
1.把天正sys下的*.shx字体复制到目标机器的天正3的sys目录下。
2.把天正sys下的acad*.pat图案文件复制到上面的同一个目录下。
Q5.为何天正高版本的图另存为天正三的图，在T3依然不能打开？
在天正建筑软件中，整图导出的天正对象版本和AutoCAD版本是互相独立的，在“整图导出”命令执行后即使存为T3版本，如果导出的CAD版本高于目标CAD版本，则在目标CAD程序中打开图纸仍会出现版本不兼容的提示。还有一种情况是用户电脑感染了LISP病毒，在整图导出命令中无法分解天正对象，使得命令执行失败。
解决方法：
导出时dwg文件应根据该图形使用者的AutoCAD平台单独设置导出的CAD版本；
测试该机器能否执行Explode图块，如果证实受感染，参考后面有关无法分解图块的解决方案。
Q6.为何安装天正插件后出现填充丢失？
一些设计单位在没有天正建筑的电脑下安装了天正插件TPlugIn，但是打开天正图形文件，发现丢失填充图案的问题。
原因是该机器的Acad系统也没有天正提供的图案文件，天正插件也不敢随便覆盖用户原有的图案文件，解决方法：
把天正sys下的acad*.pat共2个图案文件复制到autocad的support文件夹下。
Q7.安装天正插件后如何安装天正专业软件？
安装了天正插件TPlugIn后是不能同时又安装天正专业软件的，无论是任何专业的正式版或者试用版都不行，因为它们共用的是一个核心，不能同时加载。安装了正式版或试用版的用户就不必再安装同一版本的天正插件了。
解决方法：
先单击Windows控制面板的“添加删除程序”图标，卸载天正插件，再安装天正各专业软件。
Q8.天正图形内含三维信息，所占空间是否很大？
由于天正软件采用专业对象来绘制图形，只存储专业对象本身的参数，而不存储具体的二维和/或三维表现所要用到的所有空间坐标点和三维线、面，在必要显示三维时，这些坐标点都是根据对象的参数实时计算出来的，因此天正生成的图形要比其他软件绘制的图形要小的多。是否开辟三维视口，对DWG的大小没有任何影响，只是三维视图的表现线条较多，对模型的显示速度有所影响。因此在二维单视口的环境下绘制图形，速度会更快一些。
Q9.增加了三维信息是否给用户带来很多麻烦？
天正对象是虚拟的建筑专业对象，但并没有给用户带来额外的负担，所有Z向的定位都有默认值，如果用户不关心三维的情况，Z向参数就使用默认值就可以了，实际上天正对象内绘制的是纯粹的平面图形，其中没有三维对象。
如果不输入真正的高度数值，绘制的图形Z向信息不真实，对施工图用户的影响在于无法生成真实的立面和剖面图。
Q10.天正建筑的试用版对用户作了什么限制？
天正建筑试用版对软件的功能基本不限制，主要限制是使用累计时间，一般为一千小时，此外试用版还有一个统一的失效日期，从发行日期起计算，约为一年以上，到期必须更换为新版本。
Q11.哪些是天正软件没有公开的命令？
天正建筑还提供以下没有正式在菜单列出的功能，原因有：
(1)不常用，特殊时候使用，为使得产品简洁，没有列出。
(2)可能有副作用，需要谨慎使用；
(3)尚不成熟，待进一步考验；
TOpen，DKWJ
【打开文件】：打开R12的图形文件，或其他语言环境（如英文、繁体）下的dwg文档，可以避免乱码的发生，此命令可打开DBF文件
T3DO，DTGC
【动态观察】：三维观察全图，自动确定旋转中心。
TSpGround，FJDM
【房间地面】：生成房间的“平板”地面，目前天正建筑的房间对象已经有“地面”属性、此外【房间轮廓】也可生成平板。
TTextMask，WZPB
【文字屏蔽】：对文字施加屏蔽背景的功能。文字的特性和对象边界也可达到同样的作用。
TStatVolume,QZTJ
【墙柱体积】：统计本图的墙柱的体积表。
TPrjVolume，QZZB
【墙柱总表】：统计本建筑的墙柱的体积总表。
(SetBoldLineState)和(SetSolidFillState)
分别为加粗开关和填充开关，使用时在命令行连括号一起键入执行。
利用AutoCAD＋天正插件阅读天正图纸的时候，可以手工键入以上两个AutoLISP函数来开关加粗或填充。
Tpurgeblb，TKQL
【图库清理】：用于清理图库中无用记录功能，以减小图库文件。
TLHeight,DQCG
【当前层高】：设置当前层高。
在天正插件中提供了用命令行执行的命令：
TExplode
分解对象命令，和AutoCAD下的分解命令不同，这个命令可以按T3格式分解最新版本的天正对象。
TSAVEAS
整图导出命令，可以导出当前的天正对象为低版本格式DWG文件。
TBATSAVE
批量导出命令，将多个高版本天正对象的文件转换为低版本格式DWG文件。
TPROTECT
文件保护命令，在插件环境下提供文件保护功能，可防止分解和修改天正图形文件。
Q12. 如何插入工字型等异形柱子？
请用闭合pline绘制轮廓，然后使用“标准柱”命令对话框中“选择Pline创建异形柱”图标创建异形柱，这样的柱子也可以通过构件库插入预定义的异形柱。
Q13. 在使用填充功能(BHATCH)时所遇到的问题。
1.在有尺寸标注和其他符号标注的对象周围填充后，如果尺寸和符号标注有拖动和修改后，会出现标注文字周围有填充的情况。
2.填充图案多的图形打开和修改都非常慢。
解决方法：
填充功能的关联属性将对系统的性能有极大的影响，使用这项功能时，建议清除这个设置，否则系统的速度可能将显著的降低，不同平台有不同设置界面，如下图红框所示。
AutoCAD的图案填充对话框(2010以下平台)
AutoCAD的图案填充Ribbon界面(2011以上平台)
Q14.为什么剖面菜单下一些命令不能使用
解决方法：因为剖面菜单下目前还有一些命令是用AutoLISP语言编写的，比较容易被LISP病毒感染，请查杀LISP病毒。
Q15. 为何图块不能用Explode命令分解？
出现这种情况，基本上可以判断是受到了LISP病毒的感染。
解决方法：把所有文件设置为可见，搜索本机全部acad*.lsp，把在AutoCAD和其他可疑目录下的acad.lsp、acaddoc.lsp和acadapp.lsp删除。
Q16.能在米单位图形文件中画图标注吗
在天正建筑中依然不能在米单位的图形文件中以米单位画建筑图，因为大部分程序内部是按毫米单位为基础设计的，但米单位可适用于场地布置菜单下的命令。
在“设置->天正选项->基本设定”或“场地布置->单位设置”中，提供了单位换算和当前比例设置
应注意的是【当前比例】的设置，在米单位的图形中，输出1：1000时的当前比例应设置为1，而输出1：500时，当前比例设置为0.5
Q17.墙体在墙角处不能正确处理交线。
可能墙体的基线没有准确的相交，或者是复制(COPY)产生交叉墙段。使用〖修墙角〗(XQJ)或〖基线对齐〗(JXDQ)命令可以处理这种情况。
Q18.天正建筑生成的图，不能顺利输出3DS格式。3DSViz/Max也不能直接渲染天正图档。
原因是天正建筑自己创建了新的对象类型(墙、门窗等)。为了使得其他软件能够使用天正建筑创建的模型，在整图导出时，需要保存类型为天正3文件，导出的内容为“三维模型”
