CITS25(PCB阻抗计算软件) v2.0.3绿色版

CITS25是一款非常经典实用的PCB阻抗计算软件，主要能帮助使用者针对计算高频电路上的阻抗匹配进行特性阻抗计算，你可以使用该软件对外层单端、外层差分、内层单端以及外层单端共面地等阻抗进行计算,内置十五种电路阻抗分析图纸，并且已经标注在各种电路上使用的节点数据，您只需要将自己预测的数值或者是将测量的数值输入到计算窗口，就可以得到pcb阻抗。本站提供CITS25绿色版。欢迎有需要的朋友下载使用！

使用教程

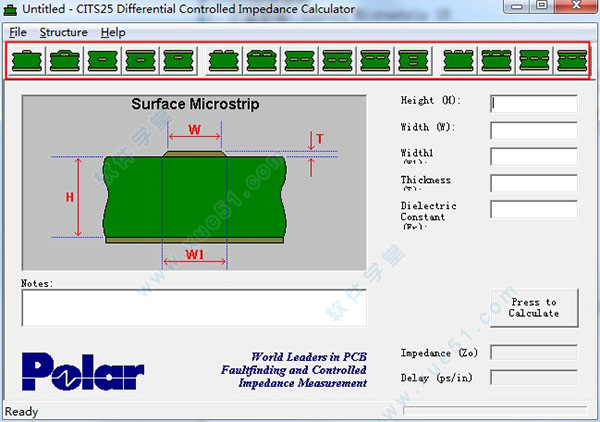

1、本站提供软件绿色版，无需安装。回到下载好的压缩包中双击运行CITS25.exe即可回到界面。打开软件以后，显示的功能提示在中间，会将pcb的电路图展示在软件上，并且标注计算点。

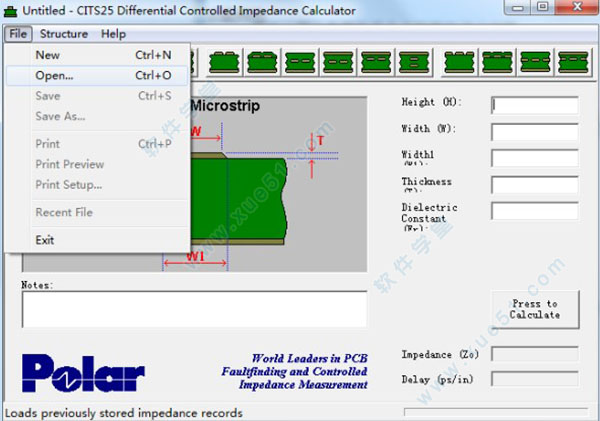

2、软件是可以将计算结果加载出来的，例如可以将Impedance Records(.Zo)格式的结果添加 点击File中的open即可

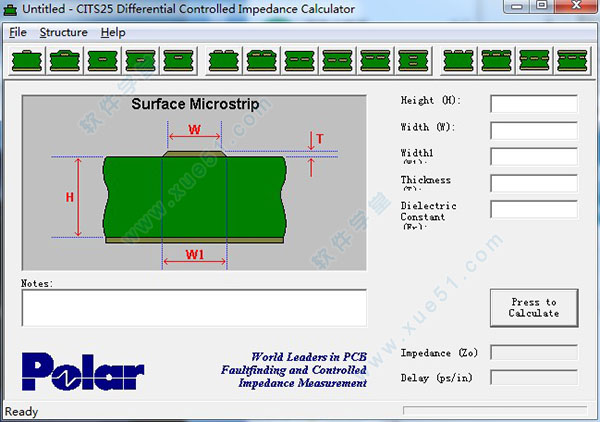

3、计算类型的选择，Surface Microstrip(表面微带线)类型的电阻计算，Embedded Microstrip（嵌入式微带线）

4、计算的时候，可以根据图形提示的项目，在右边输入电阻的参数

5、也可以在软件的顶部位置找到计算的类型，这里显示十多种阻抗

使用说明

1、外层单端：Coated Microstrip 1B
2、外层差分：Edge-Coupled Coated Microstrip 1B
3、内层单端：Offset Stripline 1B1A
4、内层差分：Edge-Couled Offset Stripline 1B1A
5、外层单端共面地：Coated Coplanar Waveguide With Ground 1B
6、外层差分共面地：Diff Coated Coplanar Waveguide With Ground 1B

功能特色

1、pcb阻抗计算工具拥有很多电路阻抗设计功能
2、提示了阻抗图纸以及阻抗符号
3、可以计算十五种不同电路的阻抗数值
4、可以计算边缘耦合嵌入类型的电路
5、支持分析“共面线”在电路中的阻抗数值
6、提供了四种计算的数值
7、支持十五个计算的图纸以及公式
8、允许您输入电路的常量
9、允许输入电路开发的介质材料
10允许根据电路板的厚度参数计算电阻

更新日志

v2.0.3
1、最佳了计算Dielectric模块
2、显示Width(w)的电路数值计算
3、支持将您的计算结果保存
4、支持将电路结果打印
