autocad mechanical 2013 中文破解版

autocad mechanical 2013是一款专业的大型三维建模工具，软件由Autodesk公司开发，相信很少有哪个软件公司会向Autodesk这样，专门为某一行业而特意开发一款软件，即使是一个软件中也会为不同的使用方面而开发一个新的系列。这款软件正是这样，在autocad 2013的基础上，专门添加了许多有关于机械设计制造的元件库，帮助设计者们更好地完成任务。本站提供中文破解版autocad mechanical 2013下载，并且附有软件序列号以及注册机。并且下载文件内有32位和64位两个版本。

破解教程

1、从本站下载好autocad mechanical2014的文件之后，运行autocad mechanical 2014 setup.exe程序，选择一个文件夹，将软件的安装文件解压到这个文件夹内

2、解压好之后，就会自动弹出软件的安装向导，点击“安装”按钮

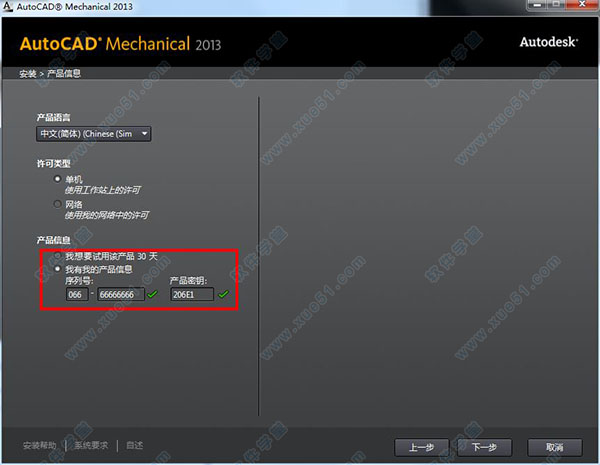

3、分输入产品序列号和产品密钥：066-66666666/206E1

4、然后等待软件安装完成

到这里软件安装好，之后就是软件破解，需要断开网络连接
5、软件安装好之后，运行桌面快捷方式，点击“activate”按钮开始注册软件

6、以管理员的身份打开注册机，并且点击补丁按钮

7、将“申请号”复制到注册机内，点击generate按钮，将生成的激活码复制进去

8、成功激活！

版本新特性

一、关于设计修改工具的增强
1、十字中心线
AutoCAD Mechanical 现在使用两条线段绘制十字中心线。这样，通过确保中心线始终过直线，而从不过间隙，以使十字中心线符合绘图标准。
在早期版本中，十字中心线是使用四条线段绘制而成的。当编辑十字中心线时，这经常会导致不可预测的结果。
如果需要，可以通过将 AMCR2SEG 系统变量设置为 1，以将中心线重置为传统行为。
2、推断约束
AutoCAD Mechanical 几何图形创建命令经过增强，可以支持推断约束。启用“推断约束”后，将推断各种几何约束（用于维持对象形状以及在采用中心线情况下，维持其与基础对象的关系）。经过增强的命令包括：
AMCENTLINE
AMRECTANGLE
AMSYMLINE
二、关于对工具集库的增强
对 AutoCAD Mechanical 2013 附带的标准工具集库所做的增强。
对工具集库进行了改进，其中包含以下标准零件：
紧固件 - 垫圈 - 锥形垫圈 - DIN 6917:1978、DIN 6918:1990、DIN 6918:1990
型材 - 轧钢 - 冷弯内卷边槽钢 - JIS G 3350:2009
型材 - 圆管 - JIS G 3452:2010
三、同时编辑多个标注
1、现在用户可以选择多个标注，并采用编辑单个标注的方式对其进行编辑。
选择要编辑的标注后，AutoCAD Mechanical 会立即显示“增强尺寸标注”功能区上下文选项卡。此上下文选项卡会显示选定标注的特性，并提供可对其进行更改的方法。当选择多个标注时，上下文选项卡将显示在所有选定标注中具有相同值的特性的值。不同的特性将指示为处于混合（或“*变化*”）状态。如果更改特性值，则更改将应用于所有选定的标注。
2、追踪解除关联的标注
标注会出于多种原因而失去关联性。例如，如果在工程视图中的边界和孔之间放置标注，并且在更改模型期间删除了孔，则标注将失去关联性。一项名为“注释监视器”的新功能可以跟踪由于工程视图更改而拆离的标注。当注释监视器处于打开状态时，监视器将通过在标注的旁边显示标记来亮显已拆离的标注。用户右键单击标记以显示一个菜单，其中包含用于解决该问题的上下文相关选项。如果需要，可以通过关闭注释监视器来隐藏标记。
四、关于对符号的增强
1、表面粗糙度符号
对表面粗糙度符号进行了改进，可以支持通过更高版本的 ISO、DIN、BS、GB 和 JIS 标准来实施功能。支持的修订包括：
· BS EN ISO 1302 - 2002
· DIN EN ISO 1302 - 2002
· GB/T 131 - 93
· ISO 1302：2002(E)
· JIS B 0031：2003（ISO 1302：2002）
根据这些修订，AMSURFSYM 命令现在支持命令行选项来绘制表面指示引线。因此，用户不再局限于在侧视图中的边上指定表面粗糙度要求。现在，可以在俯视图中的表面上指定表面粗糙度要求。
2、引线注释
引线注释现在可以识别从 Inventor 模型生成的模型文档工程视图中的沉头平面孔。
AMNOTE 命令支持一个名为“孔 - 沉头平面孔”新模板类别。默认模板适用于所有支持的绘图标准。应用于沉头孔的参照也将应用到沉头平面孔。
3、符号附着行为
现在可以将符号附着到模型文档的工程视图中的边上。当移动工程视图时，所有附着的符号也会随之移动。
符号会出于多种原因而被拆离。例如，如果将符号附着到工程视图中的边，那么由于更改模型，工程视图中的边将被删除，并且符号也将被拆离。一项名为“注释监视器”的新功能可以跟踪由于工程视图更改而被拆离的符号。当注释监视器处于打开状态时，监视器将通过在符号的旁边显示标记来亮显拆离的符号。用户右键单击标记以显示一个菜单，其中包含用于解决该问题的上下文相关选项。如果需要，可以通过关闭注释监视器来隐藏标记。
五、关于对模型文档的支持
对 AutoCAD Mechanical 所做的增强，以支持模型文档工程视图。
在此版本中对模型文档进行了显著增强。例如，我们现在提升了模型文档的重要性（超过了 Inventor 链接）。为此，默认情况下，不再安装 Inventor 链接。
与标注样式和引线样式类似，模型文档使用剖视图样式和局部视图样式来分别控制剖视图和局部视图的外观。
用户可以从加载的任何绘图标准的剖视图设置中创建剖视图样式。同样，还可以从加载的任何绘图标准的局部视图设置中创建局部视图样式。
对工程图模板进行了改进，其中包含的剖视图样式和局部视图样式衍生自与模板对应的绘图标准的标准设置。

系统要求

操作系统
以下操作系统的 Service Pack 3 (SP3) 或更高版本：
Microsoft® Windows® XP Professional
Microsoft® Windows® XP Home
以下操作系统：
Microsoft Windows 7 Enterprise
Microsoft Windows 7 Ultimate
Microsoft Windows 7 Professional
Microsoft Windows 7 Home Premium
浏览器
Internet Explorer ® 7.0 或更高版本
处理器
Windows XP
Intel ® Pentium ® 4 或 AMD Athlon™ 双核，1.6 GHz 或更高，采用 SSE2 技术
Windows 7
Intel Pentium 4 或
AMD Athlon 双核，3.0 GHz 或更高，采用 SSE2 技术
内存
2 GB RAM（建议使用 4 GB）
显示器分辨率
1024x768（建议使用 1600x1050 或更高）真彩色
磁盘空间
安装 6.3 GB
定点设备
MS-Mouse 兼容
介质 (DVD)
从 DVD 下载并安装
.NET Framework
.NET Framework 版本 4.0
三维建模的其他需求
Intel Pentium 4 处理器或 AMD Athlon，3.0 GHz 或更高，或者 Intel 或 AMD 双核处理器，2.0 GHz 或更高
4 GB RAM
6 GB 可用硬盘空间（不包括安装需要的空间）
1280 x 1024 真彩色视频显示适配器 128 MB（建议：普通图像为 256 MB，中等图像材质库图像为 512 MB），Pixel Shader 3.0 或更高版本，支持 Direct3D® 功能的工作站级图形卡。
