canpro协议分析平台是基于CAN-bus网络的一款协议分析软件,包括底层、ican、canopen、s
AE j1939等
协议分析,新增精确定时发送,错误信息列表。软件的功能非常的强大,可以进行各种网络的协议分析与支持,包括iCAN,CANopen,DeviceNet协,CAN底层,SAE J1939等等
协议分析,用户还可以使用CANPro平台官方版进行自定义协议工具。本站提供该软件免费下载端口,从事网络管理的朋友不可多得的一款软件,欢迎有需要的朋友免费下载使用。
功能介绍
1、强大的分析软件

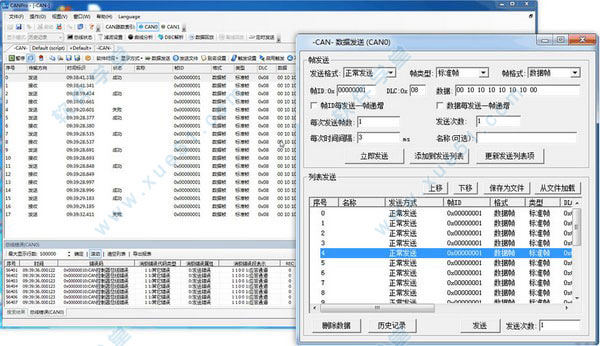

可以对现场CAN报文进行截获,错误检测,发送报文,总线负载、DBC协议解析、曲线分析、数据回放,定时精确发送等强大功能。

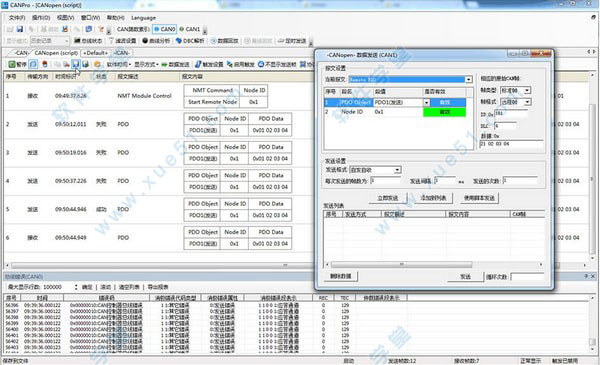

2、支持CANopen、DeviceNet、J1939协议的解析与协议数据发送。
3、支持车载DBC解码、CANopen、J1939协议、国网充电桩与BMS协议分析。

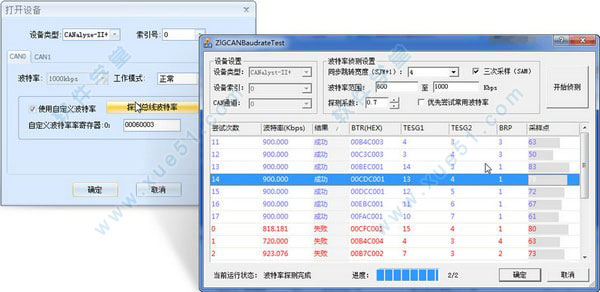

4、支持探测总线波特率,可以轻松获知总线的未知波特率。

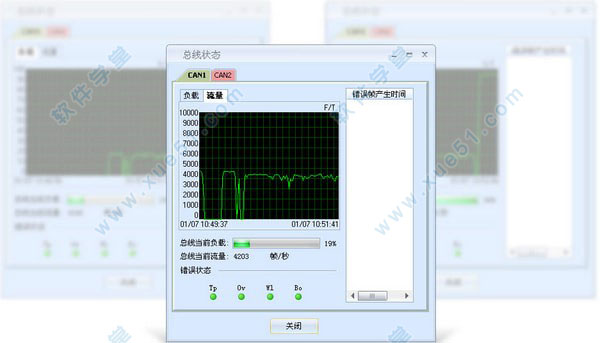

5、支持总线负载率监测。

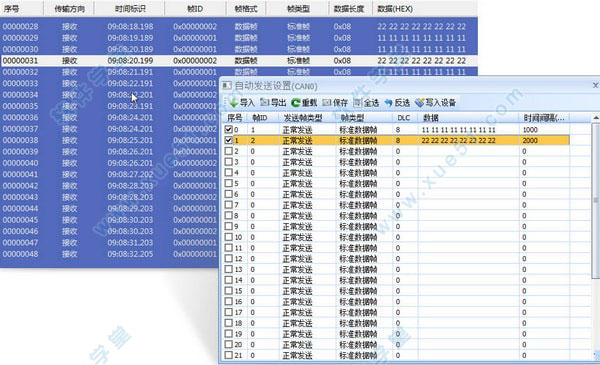

6、支持精确定时发送
CANPro 1.50版本新增定时发送功能。使用定时发送功能,可以让CANalyst-II+按照您自定义的设置定时发送数据。可以用于CANopen等协议的心跳报文,同步报文发送。
7、支持错误信息列表
可从CANalyst-II+的底层获知总线健康状况。
8、支持DBC文件导入后变量的曲线分析。

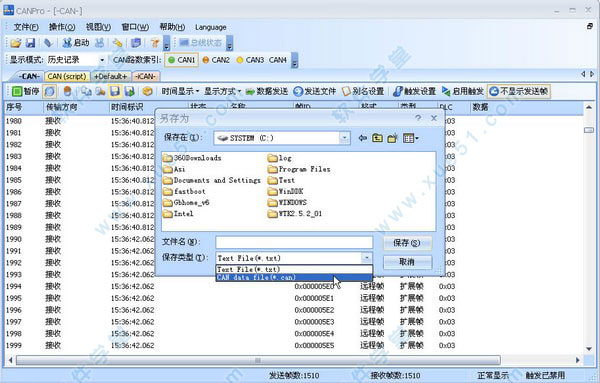

9、支持实时保存、导入、导出数据,方便用户长时间测试与数据分析。
10、支持数据回放功能,用户可记录被测总线的全部数据,再通过CANalyst-II+进行回放。
软件特性
1、支持SAE J1939网络协议的所有功能。
2、CAN报文以广播的形式发送或定向发送到单个控制单元(ECU)。
3、寻址多达254个ECU。
4、支持多包报文。
支持设置
1、节点 ID – AH 或者特殊节点 ID
2、主盘 PDO – 主盘加工数据对象
3、从盘 PDO – 从盘加工数据对象
4、SDO – 服务数据对象
5、启动报文
6、NMT 模块控制 – 网络管理模块控制
7、NMT 错误控制 – 网络管理错误控制
8、紧急报文
9、同步报文
10、时间戳报文
11、CANopen 报文编辑器
软件说明
1、CANopen最初由Bosch主持领导的Esprit 项目所开发, 1995 年,CANopen规范由从事工业 控制的CiA(CAN in Automation) 会员开发。最初,CANopen 的通讯描述是基于 CAN 的应用层协议(CAL)。 CANopen (CiA 301)的第 4 版本已经是 EN50325-4 标准了。 CANopen 的规范涉及应用层和通讯描述(CiA 301),同时也是一个可编程设备(CiA 302)的框架,推荐运用于电缆,连接器(CiA 303-1), SI 单元和前缀表示法(CiA 303-2)。基于 CAN 的应用层协议描述在软件中实现。
2、CiA 的成员开发的标准化描述(设备,接口和应用描述),简化了系统设计者去集成一个 CANopen 网络系统的 工作,成熟的设备(Off-the-shelf devices),工具,和协议栈,只需支付合理的费用就可以使用,对于系统设计人员,重用应用软件是非常重要的,这不仅需要通讯的兼容性,也需要设备的 互操作性和互换性,在 CANopen 的设备和接口描述中,定义了应用层对像,以实现 CANopen 设备的互换性, CANopen 是一个非常灵活,非常开放的协议,制造商可以在设备中自己定义功能,这些功能还可以在描述文件中写明并被加入到通用功能里。
3、X-Analyser 支持 CANopen ,意味着用户能够通过 X-Analyser 观察到原始的 CAN 数据,工程信号和相关的 CANopen 解释,而这些都是集成在 X-Analyser 的图形用户界面里面。
更新日志
canpro协议分析平台 v1.50.2.367(2019-10-08)
1、添加最新记录显示模式,即相同ID的CAN帧覆盖以前接收到的CAN帧。
2、修改界面显示,控件位置等。
